Промышленный корпус
Закрытое исполнение со степенью защиты IP54 для эксплуатации
на производстве.
Артикул:
F540-60SI
Встраиваемый CIJ-маркиратор
Fastjet F500 Трёхстрочная маркировка на скорости до 320 м/мин
Промышленный каплеструйный маркиратор для бесконтактного нанесения даты, срока годности, номера партии, счётчиков, логотипов и штрихкодов на движущуюся продукцию.
1,2–15 мм
диапазон высоты наносимых символов
до 320 м/мин
максимальная скорость маркировки
3 строки
конфигурация представленной модели
34 точки
максимальная вертикальная матрица
Назначение
Маркировка без остановки производственной линии
Fastjet F500 устанавливается рядом с конвейером, упаковочной машиной или другим технологическим участком и наносит информацию бесконтактным способом на движущуюся продукцию.
Наиболее распространённые задачи — печать даты производства, срока годности, номера партии и смены. Технология CIJ позволяет работать с поверхностями разной формы, плотности и фактуры.
Преимущества CIJ-технологии
- Бесконтактная печать
- Работа на скорости до 320 м/мин
- Маркировка неровных и криволинейных изделий
- Автоматическое изменение даты и счётчиков
- Интеграция в производственную автоматику
Конструкция оборудования

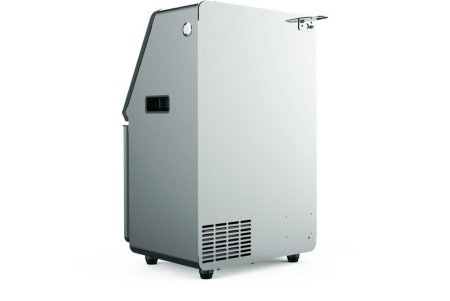

Компактный промышленный корпус

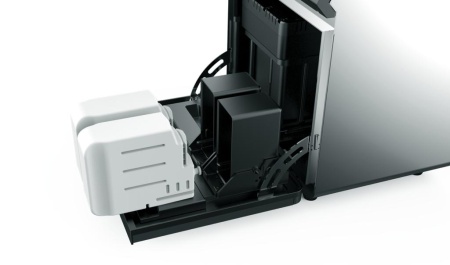

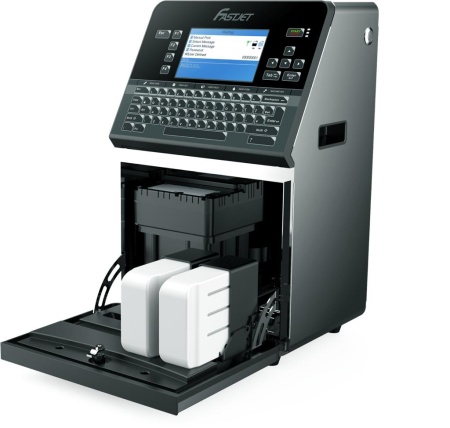

Доступ к расходным материалам
Фронтальная дверца обеспечивает удобный доступ к картриджам
и внутренним модулям.
Съёмные картриджи
Расходные материалы можно заменять непосредственно
в процессе эксплуатации оборудования.
Чернильная система
Модульное устройство и удобное обслуживание

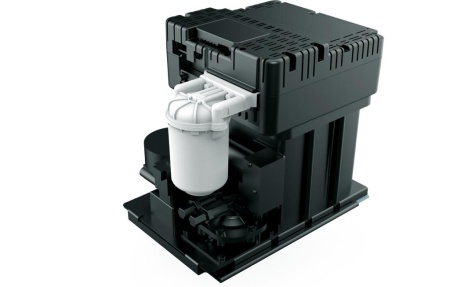

Фильтрация расходных материалов
Внутренний модуль включает элементы подачи и фильтрации
чернил и растворителя.

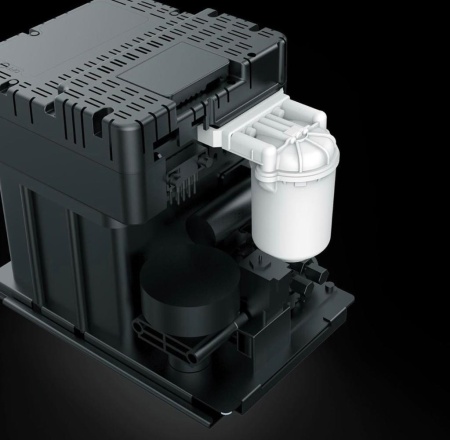

Модульная гидравлическая система
Компоновка внутренних компонентов упрощает диагностику,
обслуживание и замену фильтров.
Расходные материалы
Универсальные и специальные чернила
Серия F500 поддерживает красители и лёгкие пигментные составы. Конкретные чернила выбираются с учётом материала, скорости линии и требований к стойкости маркировки.
- Чёрные, красные и жёлтые чернила
- Антимиграционные составы
- Малопигментные чернила
- Термохромные чернила
- Составы для автоклавирования
Эксплуатация
Картриджи 750 и 375 мл
- Два доступных объёма расходных материалов
- Замена картриджей во время работы
- Растворитель подбирается под тип чернил
- Промывочная жидкость подбирается под состав
- Расход растворителя — около 8 мл/ч

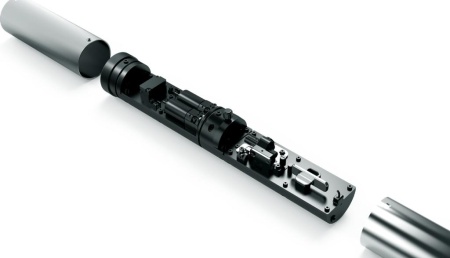

Печатающая головка
Оптимизированный модуль формирования капель

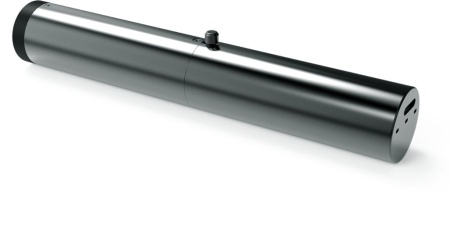

Защитный корпус головки
Цилиндрическое исполнение удобно для установки рядом
с конвейером и продукцией.

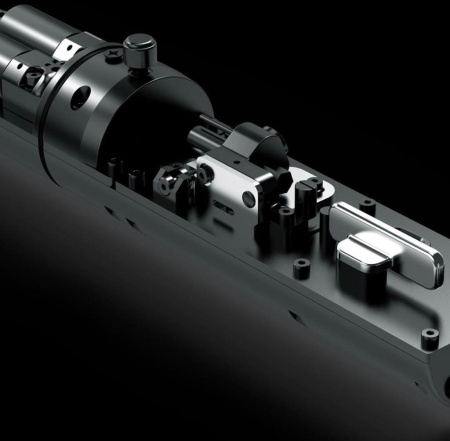

Компактная внутренняя компоновка
Функциональные компоненты объединены внутри
выносной печатающей головки.

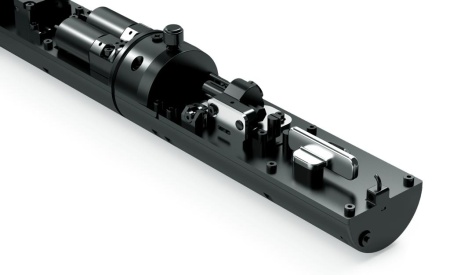

Модульная конструкция
Разборное устройство упрощает доступ к основным компонентам
при диагностике.
Рабочие элементы
Клапаны, фазовый модуль и система формирования капель
рассчитаны на стабильную печать.
Возможности печати
Постоянная и переменная информация
А
Текст
Наименования, технические данные, состав и производственные обозначения.
D/T
Дата и срок годности
Автоматическое нанесение даты, времени, срока годности и номера смены.
№
Счётчики
Последовательная нумерация изделий и изменяемые значения.
|||
Штрихкоды
Машиночитаемые коды для идентификации и производственного учёта.
LOGO
Логотипы
Графические элементы, пиктограммы и фирменные обозначения.
WYS
Редактор WYSIWYG
Предварительный просмотр сообщения соответствует результату печати.
Интеграция
Подключение к производственному оборудованию
- Последовательный интерфейс RS232
- Интерфейс USB
- Сетевые порты в зависимости от конфигурации
- Расширяемые входы и выходы
- Подключение ПЛК и промышленных контроллеров
- Работа со сканерами и весовым оборудованием
Управление
Русский интерфейс и клавиатура
Встроенная клавиатура и программный интерфейс на русском языке позволяют создавать и редактировать задания непосредственно на производственном участке.
- Настройка текста и переменных данных
- Выбор матрицы шрифта
- Редактирование логотипов
- Предварительный просмотр задания

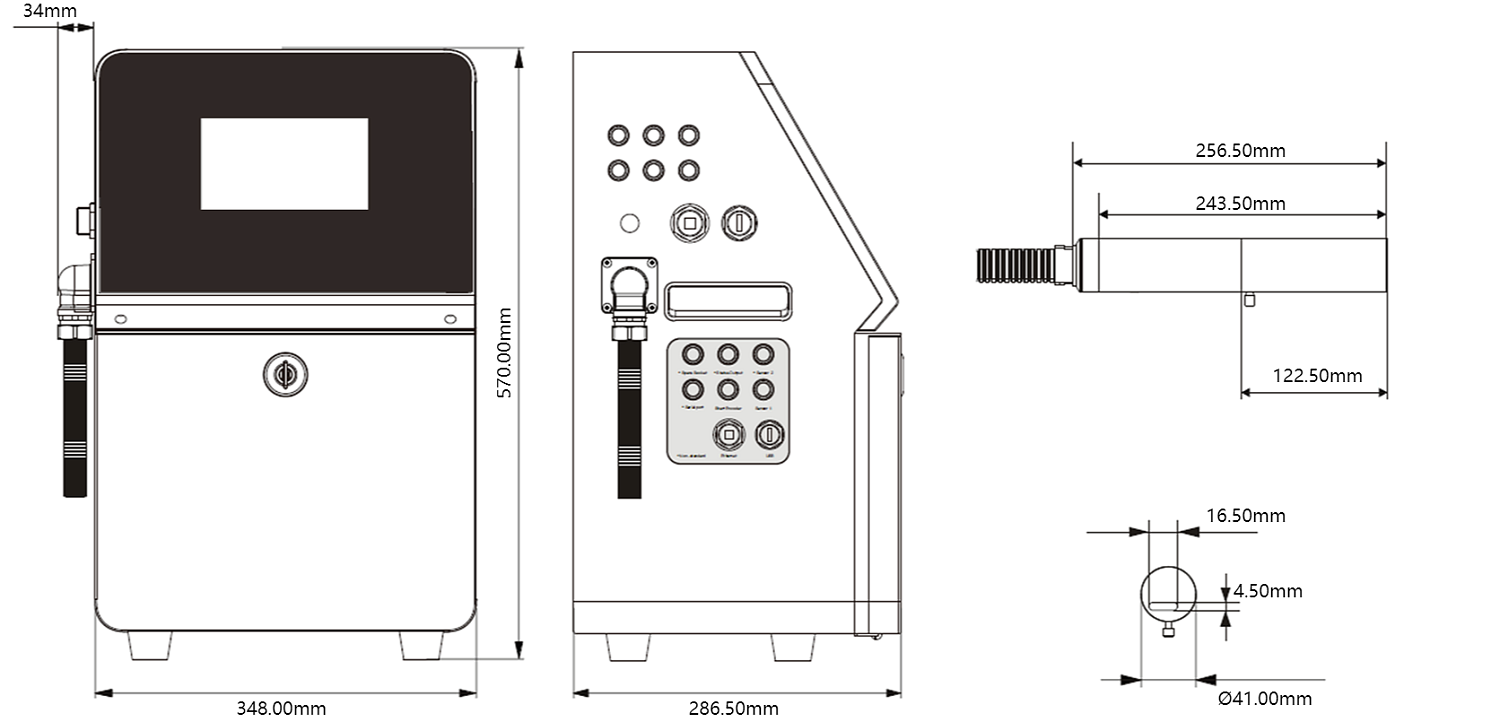

Установочные размеры
Габариты корпуса и печатающей головки
Схема для проектирования места установки
Габариты корпуса — приблизительно 348 × 286,5 × 570 мм.
Диаметр головки — 41 мм, длина — около 260 мм.
Обрабатываемые поверхности
Маркировка продукции и упаковки
Плёнка
Пластик
Металл
Алюминий
Картон
Бумага
Кабель
Трубы
Пищевая упаковка
Неровные поверхности
Примеры нанесения
Маркировка на разных материалах
Гибкая упаковка
Текст и артикул на неровной плёночной поверхности.
Пластиковые трубы
Техническая информация на изделиях разных цветов.
Алюминиевые банки
Дата и время производства на металлической поверхности.
Кабельная продукция
Метраж, модель и технические характеристики кабеля.

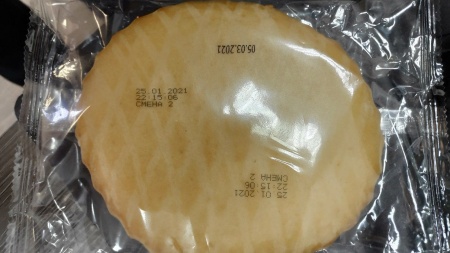

Пищевая продукция
Пример печати даты и кода на производственной линии.
Пищевая упаковка
Дата, время и номер смены на прозрачной плёнке.
Технические характеристики
Fastjet F500
| Параметры печати | |
|---|---|
| Технология | Непрерывная каплеструйная печать CIJ |
| Количество строк | До 3 строк в представленной конфигурации |
| Высота символа | От 1,2 до 15 мм |
| Максимальное количество точек | 34 точки |
| Максимальная скорость | До 320 м/мин |
| Расстояние до поверхности | От 2 до 15 мм |
| Поддерживаемые шрифты | 5 × 5, 7 × 5, 9 × 7, 11 × 9, 16 × 11, 24 × 16, 32 × 24 |
| Наносимая информация | Текст, дата, срок годности, смена, счётчики, логотипы и штрихкоды |
| Редактирование | WYSIWYG — предварительный просмотр результата |
| Чернильная система | |
| Тип чернил | Краситель или лёгкий пигмент |
| Базовые цвета | Чёрный, красный, жёлтый и другие |
| Специальные чернила | Антимиграционные, малопигментные, термохромные и для автоклавирования |
| Объём расходных материалов | 750 или 375 мл |
| Замена расходных материалов | Возможна во время работы |
| Расход растворителя | Около 8 мл/ч |
| Печатающая головка | |
| Подогрев головки | Поддержание оптимальной рабочей температуры |
| Размер головки | Диаметр 41 мм, длина 260 мм |
| Соединительный шланг | Диаметр 21 мм, длина 2700 мм |
| Минимальный радиус изгиба | 150 мм |
| Управление и подключение | |
| Язык интерфейса | Русский |
| Органы управления | Встроенный экран и клавиатура |
| Интерфейсы | RS232 и USB |
| Внешнее оборудование | Компьютеры, ПЛК, промышленные контроллеры, сканеры кодов и весовые приборы |
| Общие параметры | |
| Степень защиты | IP54 |
| Питание | 100–240 В AC, 50 Гц |
| Потребляемая мощность | 120–150 Вт |
| Вес | 22 кг |
| Рабочая температура | От +5 до +45 °C |
| Относительная влажность | 30–90%, без образования конденсата |
| Артикул | F540-60SI |
Скорость и количество строк зависят от выбранной матрицы, состава сообщения и конфигурации оборудования. Чернила необходимо предварительно проверить на образцах продукции.
Подберём и интегрируем Fastjet F500
Специалисты компании «Индастриал Тулз» проведут тестовую печать, подберут чернила и растворитель, настроят маркиратор под скорость и параметры линии и обучат сотрудников. Доступны интеграция, техническое обслуживание и поставка расходных материалов.
Галерея
16
фото —
МИНИМАЛЬНАЯ ВЫСОТА СИМВОЛА, ММ
МАКСИМАЛЬНАЯ ВЫСОТА СИМВОЛА, ММ
Скорость маркировки
320 м/мин
Температура окружающей среды
5~45 ° С
Может маркировать
Текст, счётчик, лого, штрих-код, смена и т.п.
Язык интерфейса
Русский
Кол-во линий
1~5
Дистанция до маркируемой поверхности
2-15 мм
Маркировка серийного номера
да
Тип чернил
Емкость картриджа
750 мл
Внешний интерфейс
USB
Поддерживает маркировку на материалах
Металл, пластик, бумага, натуральные (пищевые) материалы и т.п.
Цвет чернил
Гарантия
2 года
